GTJ-Evd-W型動態變形模量測試儀（手持落錘彎沉儀）用于層路基在動荷載作用下的彎沉值，從而評估路基的承載力和變形量。適用于受動荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。 該儀器模擬列車高速行駛時對路基產生的沖擊效應，與靜載試驗相比，更能反映路基土的實際受力情況。它能快速測出動態變形模量Evd值。
動態變形模量測試儀（手持落錘彎沉儀）
獲得國家專利：ZL 2013 2 0512671.7
一、用途概述
GTJ-Evd-W型動態變形模量測試儀（手持落錘彎沉儀）用于層路基在動荷載作用下的彎沉值，從而評估路基的承載力和變形量。適用于受動荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。 該儀器模擬列車高速行駛時對路基產生的沖擊效應，與靜載試驗相比，更能反映路基土的實際受力情況。它能快速測出動態變形模量Evd值。
二、適用標準
《鐵路工程土工試驗規程》（TB10102-2010）“Evd平板載荷試驗”。
《鐵路路基工程施工質量驗收標準》TB10414-2018
三、動態變形模量測試儀產品特點
※ 手機APP數據處理方式實現了數據無線采集，無線傳輸，并配帶語音提示功能；
※ 提供云傳輸端口可對接工程檢測管理系統，為實現試驗數據的實時采集、數據在線分析、大數據管理等提供可靠的數據來源；
※GPS精準定位；精準顯示項目測試信息
※ 采用進口傳感器及部分元器件，測試精度高，試驗數據更可靠
※ 無線藍牙微型打印機，現場直接打印數據以及現場照片，確保測試結果準確、客觀；
※ 操作簡單、測試速度快，檢測一點只需35秒。
※ 自動計算Evd值，并顯示曲線，準確直觀。
※ 無核輻射及廢氣污染，操作使用安全、環保。
※ 中英文界面自由切換，國外客戶使用更加方便快捷。

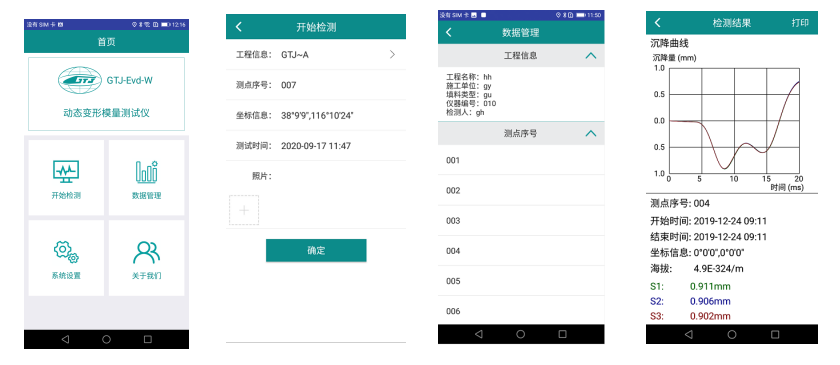

四、動態變形模量測試儀操作界面
五、技術參數
測試適用范圍 | 適用土壤類型 | 粒徑不大于荷載板直徑1/4的各類土和土石混合填料 |
測試范圍 | 10Mpa≤Evd≤225Mpa | |
測試影響深度 | 0～500mm | |
工作環境 | 溫度 -10℃～40℃ 濕度 ＜90%HR | |
數據采集裝置 | 加載裝置 | 重量：15kg，其中落錘重：10kg，落錘下落高度值：700±20mm 沖擊力持續時間：18±1ms |
荷載板 | 重量：15kg 直徑：300mm 厚度：20mm | |
手持主機 | 沉陷測試范圍 | 0.10mm～2.00mm |
存儲容量 | 視手機內存而定，10G存儲容量 | |
規格 | 屏幕尺寸：5英寸 體積：145*70*10mm 重量110g | |
供電方式 | 視手機電池而定 | |
定位方式 | GPS | |
顯示方式 | 手機APP， 中英文可切換顯示 | |
數據傳輸方式 | 數據無線傳輸，數據云傳輸 | |
打印機 | 連接方式 | 無線藍牙打印 |
包裝規格 | 主機箱 | 材質：工程塑料 體積：420*140*335mm 重量：4.5kg |
外包裝箱 | 材質：鋁合金 體積：1220×395×380mm 重量：56kg |
